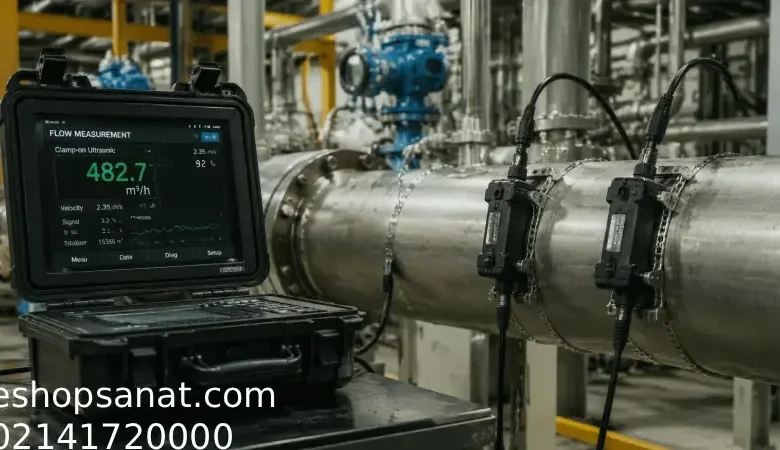

راهکارهای اندازه گیری دبی بدون توقف خط | از Clamp-on تا Retrofit سریع

در بسیاری از واحدهای صنعتی، اندازه گیری دبی زمانی اهمیت پیدا می کند که خط در حال کار است و توقف آن ساده نیست. گاهی یک کارخانه برای بررسی مصرف آب، کنترل دبی سیال، پایش عملکرد پمپ، عیب یابی خط یا اضافه کردن نقطه اندازه گیری جدید به داده فلو نیاز دارد؛ اما امکان برش لوله، تخلیه خط، نصب فلومتر خطی یا توقف تولید وجود ندارد. در چنین شرایطی، سوال اصلی این نیست که «چه فلومتری دقیق تر است؟» بلکه این است که «چطور می توان بدون خاموش کردن خط، دبی را قابل اعتماد اندازه گیری کرد؟»

اینجا راهکارهایی مانند فلومتر Clamp on، فلومتر اولتراسونیک پرتابل، دبی سنج ثابت غیر تماسی، نصب موقت برای تست، و Retrofit سریع ابزار دقیق مطرح می شوند. این روش ها کمک می کنند بدون ورود مستقیم تجهیز به داخل لوله، بدون ایجاد افت فشار و بدون باز کردن مسیر فرایند، جریان سیال اندازه گیری شود. البته این راهکارها هم محدودیت دارند و اگر شرایط سیال، جنس لوله، قطر، دما، فشار، رسوب داخلی، پر بودن خط و کیفیت نصب درست بررسی نشود، ممکن است خروجی اندازه گیری قابل اعتماد نباشد.

در این مقاله، به زبان کاربردی بررسی می کنیم که اندازه گیری دبی بدون توقف خط چگونه انجام می شود، فلومتر Clamp on چه زمانی انتخاب مناسبی است، Retrofit در ابزار دقیق چه معنایی دارد، چه خطاهایی در نصب دبی سنج غیر تماسی رخ می دهد و قبل از خرید یا انتخاب فلومتر برای خط فعال باید چه اطلاعاتی آماده شود.

چرا اندازه گیری دبی بدون توقف خط مهم شده است؟

در محیط صنعتی، توقف خط فقط خاموش کردن یک پمپ یا بستن یک شیر نیست. توقف می تواند به معنای کاهش تولید، تاخیر در تحویل محصول، مصرف زمان برای تخلیه و هواگیری، نیاز به مجوز ایمنی، شستشوی خط، درگیر شدن تیم تعمیرات، احتمال نشتی و حتی ریسک آلوده شدن سیال باشد. به همین دلیل، در بسیاری از پروژه ها کارفرما ترجیح می دهد نقطه اندازه گیری جدید بدون دستکاری جدی در لوله کشی اضافه شود.

این نیاز معمولا در چند موقعیت بیشتر دیده می شود. اولین موقعیت زمانی است که یک خط قدیمی وجود دارد و در طراحی اولیه، فلومتر برای آن در نظر گرفته نشده است. حالا تیم بهره برداری می خواهد مصرف واقعی را بداند، اما نصب فلومتر خطی نیازمند برش لوله و توقف فرایند است. موقعیت دوم مربوط به عیب یابی است؛ مثلا دبی واقعی پمپ با مقدار طراحی تفاوت دارد و باید جریان در چند نقطه بررسی شود. موقعیت سوم، پروژه های بهینه سازی انرژی و مدیریت مصرف است. در این پروژه ها ممکن است فقط برای چند روز یا چند هفته به اندازه گیری نیاز باشد، نه نصب دائمی.

در چنین شرایطی، فلومترهای Clamp on و پرتابل می توانند راه حل سریع و کم ریسک باشند. این تجهیزات از بیرون روی لوله نصب می شوند و با استفاده از امواج اولتراسونیک، سرعت جریان را تخمین می زنند. سپس با دانستن قطر داخلی لوله و اطلاعات سیال، دبی حجمی محاسبه می شود. نکته مهم این است که این روش به شرط انتخاب و نصب درست، می تواند بدون باز کردن خط، داده ای مفید برای تصمیم گیری ایجاد کند.

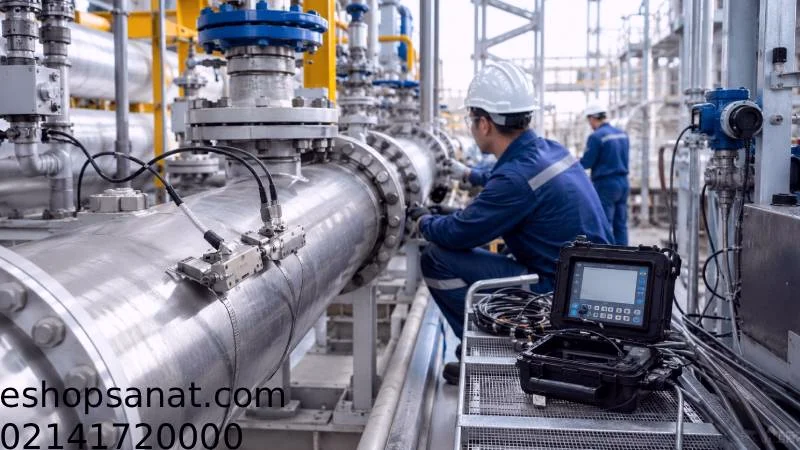

فلومتر Clamp on چیست؟

فلومتر Clamp on نوعی دبی سنج است که سنسورهای آن از بیرون روی سطح لوله نصب می شوند. برخلاف فلومترهای خطی مانند فلومتر مغناطیسی، کوریولیس، ورتکس یا توربینی، در این روش تجهیز مستقیما وارد مسیر سیال نمی شود. بنابراین برای نصب آن معمولا نیازی به برش لوله، جوشکاری، فلنج گذاری، تخلیه خط یا توقف فرایند نیست.

رایج ترین تکنولوژی در این دسته، فلومتر اولتراسونیک است. در این روش، سنسورها امواج صوتی با فرکانس بالا را از یک سمت لوله ارسال و از سمت دیگر دریافت می کنند. در مدل زمان عبوری یا Transit time، اختلاف زمان حرکت موج در جهت جریان و خلاف جهت جریان اندازه گیری می شود. از روی این اختلاف زمان، سرعت سیال محاسبه می شود. وقتی سرعت جریان و سطح مقطع داخلی لوله مشخص باشد، دبی حجمی به دست می آید.

این مدل برای بسیاری از مایعات تمیز یا نسبتا تمیز کاربرد دارد. البته باید توجه داشت که کیفیت سیگنال به جنس لوله، ضخامت دیواره، پوشش خارجی، رسوب داخلی، وجود حباب، پر بودن لوله و اطلاعات دقیق وارد شده در دستگاه وابسته است. اگر قطر خارجی یا ضخامت لوله اشتباه وارد شود، اگر سنسورها درست هم راستا نشوند، یا اگر کوپلینگ صوتی بین سنسور و لوله مناسب نباشد، نتیجه اندازه گیری ممکن است خطا داشته باشد.

به همین دلیل، فلومتر Clamp on یک راهکار سریع است، اما راهکار حدسی نیست. نصب آن ساده تر از فلومتر خطی است، اما همچنان به اطلاعات فنی و تجربه نصب نیاز دارد.

تفاوت فلومتر Clamp on با فلومتر خطی

فلومتر خطی یا In line در مسیر لوله نصب می شود و سیال از داخل بدنه آن عبور می کند. برای نصب این نوع فلومتر معمولا باید بخشی از لوله بریده شود، اتصال فلنجی یا رزوه ای آماده شود، مسیر تخلیه و هواگیری شود و خط پس از نصب دوباره راه اندازی گردد. مزیت این روش آن است که بسیاری از فلومترهای خطی دقت و پایداری بالایی دارند و برای اندازه گیری دائمی در فرایندهای حساس مناسب هستند.

در مقابل، فلومتر Clamp on از بیرون روی لوله نصب می شود. این یعنی نصب سریع تر، بدون تماس با سیال، بدون افت فشار مستقیم و بدون ریسک آلودگی یا نشتی ناشی از باز کردن خط. این ویژگی برای خطوط فعال، خطوط قدیمی، خطوط حساس، سیالات خورنده، خطوط بزرگ قطر و پروژه های موقت بسیار جذاب است.

اما این دو روش جایگزین مطلق یکدیگر نیستند. در پروژه هایی که دقت بسیار بالا، تاییدیه خاص، اندازه گیری جرمی، اندازه گیری سیالات بسیار پیچیده یا کنترل حساس فرایند مورد نیاز است، شاید فلومتر خطی مانند کوریولیس، مغناطیسی، ورتکس یا اختلاف فشار گزینه اصلی باشد. اما برای پایش سریع، تست، عیب یابی، Retrofit و اضافه کردن نقطه اندازه گیری بدون توقف، Clamp on می تواند بسیار کاربردی باشد.

انتخاب بین این دو روش باید بر اساس هدف اندازه گیری انجام شود. اگر هدف فقط تخمین مصرف، مقایسه عملکرد یا بررسی موقت باشد، فلومتر پرتابل یا کلمپی می تواند کافی باشد. اما اگر خروجی قرار است مستقیما وارد حلقه کنترل، گزارش رسمی مصرف یا محاسبات مالی شود، باید دقت، تکرار پذیری، شرایط نصب و امکان کالیبراسیون دقیق تر بررسی شود.

Retrofit در ابزار دقیق یعنی چه؟

Retrofit در ابزار دقیق به معنای اضافه کردن، جایگزین کردن یا به روز کردن تجهیزات اندازه گیری و کنترل در یک سیستم موجود است؛ بدون این که کل فرایند از نو طراحی شود. در بسیاری از کارخانه ها، خطوط تولید سال ها قبل اجرا شده اند و در آن زمان نیاز به برخی نقاط اندازه گیری وجود نداشته یا بودجه کافی برای آن در نظر گرفته نشده است. بعد از مدتی، نیاز به داده بیشتر، کنترل بهتر، کاهش مصرف انرژی، مانیتورینگ دقیق تر یا اتصال به سیستم اتوماسیون مطرح می شود.

در این شرایط، تیم فنی به دنبال راهکاری است که کمترین تغییر را در لوله کشی و کمترین توقف را در فرایند ایجاد کند. اینجاست که Retrofit سریع اهمیت پیدا می کند. برای مثال، یک کارخانه می تواند بدون برش دادن لوله، یک فلومتر Clamp on را روی خط آب خنک کاری نصب کند و دبی واقعی را پایش کند. یا برای بررسی عملکرد چند پمپ، یک فلومتر پرتابل بین خطوط مختلف جابجا شود و داده های مقایسه ای ثبت کند.

Retrofit فقط نصب یک تجهیز جدید نیست. این کار باید با بررسی محل نصب، هدف اندازه گیری، نوع خروجی، ارتباط با PLC یا سیستم مانیتورینگ، شرایط محیطی، دسترسی اپراتور و نیاز به نگهداری انجام شود. اگر این موارد از ابتدا بررسی شوند، Retrofit می تواند سریع، کم هزینه تر و کم ریسک تر باشد. اما اگر فقط تجهیز خریداری شود و شرایط خط بررسی نشود، ممکن است نصب با مشکل مواجه شود یا داده خروجی قابل استفاده نباشد.

چه زمانی فلومتر Clamp on بهترین انتخاب است؟

فلومتر Clamp on زمانی گزینه مناسبی است که خط فعال است و توقف آن هزینه یا ریسک زیادی دارد. همچنین زمانی که سیال نباید با تجهیز تماس پیدا کند یا باز کردن مسیر می تواند خطر نشتی، آلودگی یا خوردگی ایجاد کند، این روش ارزش بیشتری پیدا می کند.

یکی از کاربردهای مهم آن، اندازه گیری دبی در خطوط آب صنعتی، آب خنک کاری، آب خام، آب تصفیه شده، چیلد واتر، سیستم های HVAC، خطوط انتقال و برخی سیالات فرایندی است. در این موارد، اگر لوله پر باشد، جنس لوله مناسب باشد و سیال امکان عبور موج اولتراسونیک را فراهم کند، دبی سنج کلمپی می تواند راهکاری سریع باشد.

کاربرد دیگر، تست و عیب یابی است. فرض کنید یک پمپ طبق مشخصات باید مقدار مشخصی دبی بدهد، اما سیستم خروجی مطلوب ندارد. قبل از باز کردن خط یا تعویض پمپ، می توان با یک فلومتر پرتابل، دبی واقعی را در چند نقطه بررسی کرد. این کار به تیم تعمیرات کمک می کند تشخیص دهد مشکل از پمپ، گرفتگی لوله، شیر نیمه باز، خطای ابزار قبلی یا تغییر شرایط فرایند است.

محدودیت های فلومتر Clamp on

هیچ فلومتری برای همه شرایط ایده آل نیست. فلومتر Clamp on هم با وجود مزایای مهم، محدودیت هایی دارد که باید قبل از خرید یا نصب بررسی شود.

اولین محدودیت، وابستگی به کیفیت انتقال صوت از سنسور به سیال است. موج اولتراسونیک باید از سنسور، لایه کوپلینگ، دیواره لوله و در نهایت سیال عبور کند. اگر سطح لوله رنگ ضخیم، زنگ زدگی، پوسته، عایق، رسوب یا ناهمواری داشته باشد، لوازم جانبی فلو سیگنال ضعیف می شود. گاهی لازم است محل نصب تمیز شود یا پوشش خارجی در محدوده نصب آماده سازی شود.

دومین محدودیت، اطلاعات دقیق لوله است. برای محاسبه درست دبی، قطر داخلی لوله اهمیت دارد. قطر داخلی به قطر خارجی و ضخامت دیواره بستگی دارد. اگر کاربر فقط سایز اسمی لوله را بداند اما Schedule، ضخامت یا جنس لوله مشخص نباشد، خطا در محاسبه دبی محتمل است.

سومین محدودیت، وضعیت سیال است. وجود حباب زیاد، دو فازی شدن جریان، ذرات جامد زیاد، تلاطم شدید یا نیمه پر بودن لوله می تواند دقت اندازه گیری را کاهش دهد. در بعضی موارد، روش داپلر برای سیالات دارای ذرات یا حباب کاربرد دارد، اما برای انتخاب آن هم باید شرایط سیال دقیق بررسی شود.

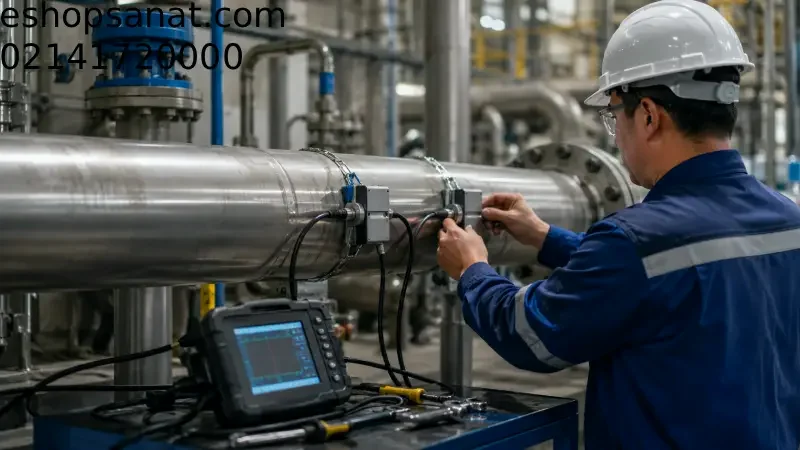

فلومتر پرتابل یا فلومتر ثابت؛ کدام بهتر است؟

فلومترهای Clamp on به دو گروه اصلی تقسیم می شوند: پرتابل و ثابت. فلومتر پرتابل برای اندازه گیری موقت، تست، عیب یابی، مقایسه خطوط و پروژه های بازرسی دوره ای کاربرد دارد. فلو سوئیچ این مدل معمولا با باتری یا منبع تغذیه قابل حمل کار می کند و سنسورهای آن روی خطوط مختلف نصب و جدا می شوند. اگر یک واحد صنعتی بخواهد در چند نقطه دبی را بررسی کند، پرتابل انتخاب مناسبی است.

فلومتر ثابت برای نصب دائمی روی یک خط استفاده می شود. در این حالت، سنسورها روی لوله ثابت می شوند و ترانسمیتر دبی به صورت پیوسته خروجی می دهد. این خروجی می تواند برای نمایش محلی، ثبت داده، ارسال به PLC یا اتصال به سیستم مانیتورینگ استفاده شود. اگر هدف پایش مداوم یک خط بدون برش لوله باشد، مدل ثابت انتخاب منطقی تری است.

انتخاب بین پرتابل و ثابت به هدف پروژه وابسته است. برای مثال، اگر قرار است فقط عملکرد پمپ در چند روز بررسی شود، پرتابل کافی است. اما اگر یک خط آب خنک کاری باید به صورت دائمی پایش شود، فلومتر ثابت بهتر است. در هر دو حالت، اطلاعات صحیح لوله و سیال نقش کلیدی دارد.

مقایسه راهکارهای اندازه گیری دبی بدون توقف خط

این جدول نشان می دهد که راهکار بدون توقف همیشه به معنای یک مدل خاص فلومتر نیست. گاهی یک فلومتر پرتابل برای تصمیم گیری کافی است، گاهی نصب ثابت Clamp on مناسب تر است و گاهی باید تا توقف برنامه ریزی شده منتظر ماند و فلومتر خطی نصب کرد.

کاربرد اندازه گیری دبی بدون توقف در صنایع مختلف

در صنایع آب و فاضلاب، اندازه گیری بدون توقف خط برای بررسی مصرف، کنترل پمپ ها، پایش خطوط انتقال و ارزیابی عملکرد شبکه کاربرد دارد. در این صنعت، خطوط بزرگ قطر و نیاز به کاهش توقف عملیات، فلومترهای کلمپی را به گزینه ای جذاب تبدیل می کند.

در صنایع غذایی و دارویی، باز کردن خط ممکن است به معنای ریسک آلودگی یا نیاز به شستشوی کامل باشد. در بعضی نقاط، اندازه گیری غیر تماسی می تواند برای تست و پایش موقت بسیار مفید باشد. البته در کاربردهای حساس، الزامات بهداشتی و دقت باید دقیق تر بررسی شود.

در صنایع نفت، گاز و پتروشیمی، توقف خط معمولا پیچیده و پرهزینه است. در این صنایع، اندازه گیری موقت برای عیب یابی، بررسی عملکرد تجهیزات یا صحت سنجی نقطه اندازه گیری موجود می تواند ارزشمند باشد. وری ایبل فلومتر با این حال، شرایط سیال، خطر پذیری محیط، دما، فشار و الزامات ایمنی باید با دقت بررسی شود.

در سیستم های تاسیساتی و HVAC، فلومتر Clamp on می تواند برای اندازه گیری جریان آب سرد، آب گرم، چیلد واتر و مدارهای بسته کاربرد داشته باشد. در پروژه های بهینه سازی انرژی ساختمان ها و کارخانه ها، دانستن دبی واقعی به تنظیم بهتر پمپ ها و مصرف انرژی کمک می کند.

در خطوط شیمیایی، مزیت مهم روش غیر تماسی این است که تجهیز با سیال خورنده تماس ندارد. اما باید مطمئن شد سیال و لوله برای انتقال صوت مناسب هستند و شرایط فرایند اجازه اندازه گیری پایدار را می دهد.

نقش ای شاپ صنعت در انتخاب راهکار مناسب

در خرید تجهیزات ابزار دقیق، مخصوصا برای پروژه های Retrofit و اندازه گیری بدون توقف خط، تنوع محصول به تنهایی کافی نیست. کاربر باید بداند کدام راهکار برای شرایط واقعی خط او مناسب است. گاهی فلومتر Clamp on بهترین انتخاب است، گاهی فلومتر پرتابل برای تست اولیه کافی است، گاهی باید سراغ فلومتر خطی در توقف برنامه ریزی شده رفت و گاهی بهتر است ابتدا فشار، دما یا سطح همزمان بررسی شود.

ای شاپ صنعت به عنوان فروشگاه تخصصی تجهیزات ابزار دقیق، مجموعه ای از تجهیزات اندازه گیری فشار، دما، فلو، سطح، کنترل ولو، اکچویتور و آنالایزر را در اختیار کاربران قرار می دهد. در حوزه اندازه گیری فلو، امکان بررسی انواع دبی سنج صنعتی، فلومتر اولتراسونیک، فلومترهای مناسب پروژه های Retrofit و سایر تجهیزات مرتبط وجود دارد. همچنین در کنار محصولات فلو، تجهیزاتی مانند ترانسمیتر فشار، پرشر سوئیچ، ترانسمیتر دما، سوئیچ دما، ترانسمیتر سطح، سطح سنج، کنترل ولو و آنالایزرها نیز برای تکمیل نگاه فرایندی قابل بررسی هستند.

مزیت مهم در چنین خریدی، مشاوره فنی قبل از انتخاب است. وقتی کاربر فقط نام تجهیز را جستجو می کند، ممکن است با چندین گزینه مشابه روبرو شود؛ اما وقتی شرایط خط بررسی می شود، گزینه های نامناسب حذف می شوند و انتخاب نهایی منطقی تر می شود. این موضوع در فلومترهای Clamp on اهمیت بیشتری دارد، چون کیفیت نتیجه به جزئیات نصب و فرایند وابسته است.

چرا خرید آگاهانه در تجهیزات فلو اهمیت دارد؟

دبی سنج صنعتی یک کالای عمومی نیست که فقط با نام و ظاهر انتخاب شود. یک فلومتر باید با سیال، لوله، فشار، دما، دقت مورد انتظار، خروجی کنترلی و شرایط نصب سازگار باشد. در غیر این صورت، ممکن است تجهیز خریداری شود اما در محل نصب نتیجه مطلوب ندهد.

خرید آگاهانه یعنی قبل از انتخاب، هدف اندازه گیری مشخص شود. آیا قرار است دبی فقط نمایش داده شود؟ آیا باید خروجی به PLC برود؟ آیا داده برای گزارش مصرف استفاده می شود؟ آیا تجهیز قرار است موقت باشد یا دائمی؟ آیا هدف عیب یابی است یا کنترل فرایند؟ پاسخ هر کدام از این سوال ها روی انتخاب نهایی اثر دارد.

ای شاپ صنعت با ارائه مشاوره و پشتیبانی، تلاش می کند مسیر انتخاب برای کاربران ساده تر و دقیق تر شود. وجود امکان خرید اینترنتی، مشاوره تخصصی، پشتیبانی قبل و بعد از خرید، دسترسی به اطلاعات فنی و امکان خرید حضوری، برای کاربرانی که در انتخاب تجهیزات ابزار دقیق حساسیت دارند، ارزشمند است.

جمع بندی

اندازه گیری دبی بدون توقف خط، یکی از نیازهای مهم در واحدهای صنعتی امروزی است. بسیاری از کارخانه ها و پروژه ها به داده جریان نیاز دارند، اما نمی توانند خط را متوقف کنند، لوله را برش دهند یا فرایند را برای نصب فلومتر خطی از مدار خارج کنند. در چنین شرایطی، راهکارهایی مانند فلومتر Clamp on، فلومتر اولتراسونیک پرتابل و Retrofit سریع ابزار دقیق می توانند انتخاب های کاربردی باشند.

با این حال، انتخاب این تجهیزات باید بر اساس شرایط واقعی خط انجام شود. جنس لوله، ضخامت، قطر، نوع سیال، فشار، دما، وضعیت پر بودن خط، وجود حباب یا رسوب، محل نصب و هدف اندازه گیری، همگی روی نتیجه اثر دارند. اگر این اطلاعات به درستی بررسی شود، اندازه گیری بدون توقف می تواند به تصمیم گیری سریع تر، کاهش ریسک توقف، عیب یابی بهتر و پایش دقیق تر فرایند کمک کند.

برای انتخاب فلومتر مناسب، مخصوصا در پروژه هایی که توقف خط ممکن نیست، بهتر است قبل از خرید اطلاعات فرایندی آماده شود و راهکار مناسب با مشاوره فنی بررسی گردد. ای شاپ صنعت با ارائه تجهیزات ابزار دقیق و پشتیبانی تخصصی، می تواند در انتخاب دبی سنج صنعتی، فلومتر Clamp on، تجهیزات اندازه گیری فلو و سایر تجهیزات مرتبط با فشار، دما و سطح همراه کاربران صنعتی باشد.
